Внимание! Перед самостоятельной установкой внимательно ознакомьтесь с инструкцией по установке. Убедитесь, что в непосредственной близости от проема нет скрытых проводов, труб и прочего, которые могут быть повреждены при монтаже двери.
Термины и определения.

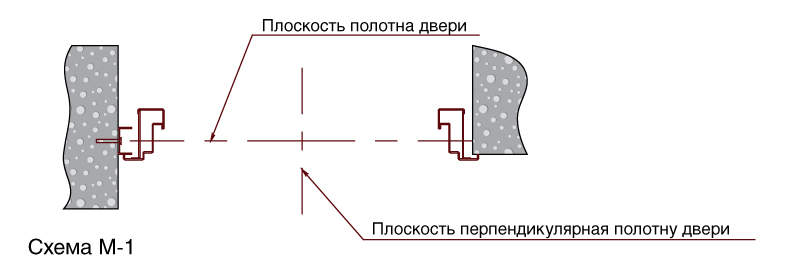

Плоскость полотна двери
 |
 |

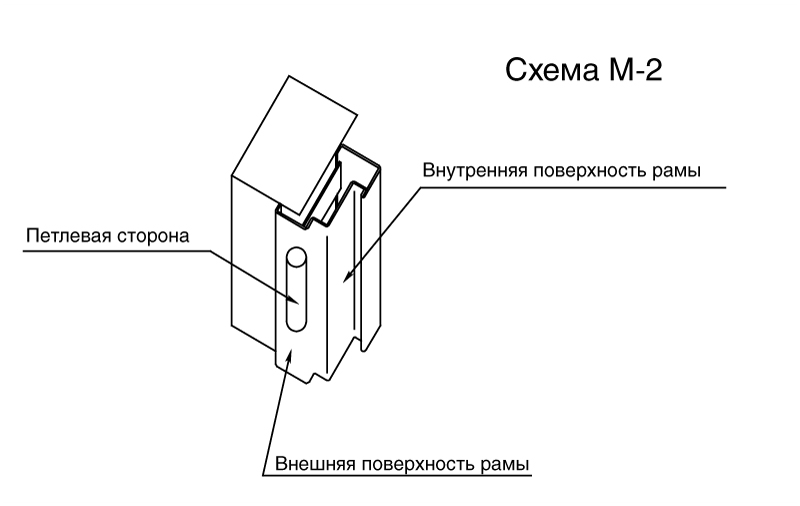

Внешняя поверхность рамы: видимый с наружной стороны наличник.
Внутренняя поверхность рамы: поверхность рамы, обращенная внутрь проема.
Петлевая сторона: сторона рамы, с которой расположены петли, если смотреть со стороны открывания (рама располагается вертикально, как должна стоять в проеме, левая - петли слева, правая - петли справа. |
Плоскость пола
|
Подготовка проема
Перед началом установки двери следует провести подготовку проема: демонтировать старую дверь, очистить проем от штукатурки, мусора и неровностей.
В деревянных строениях установка двери производится только в проеме с обсадой (окосячкой).
Установить (при необходимости) в проем боковые и (или) верхние расширители.
Установка боковых расширителей
Если для Вашего проема боковые расширители не требуются, этот раздел следует пропустить)

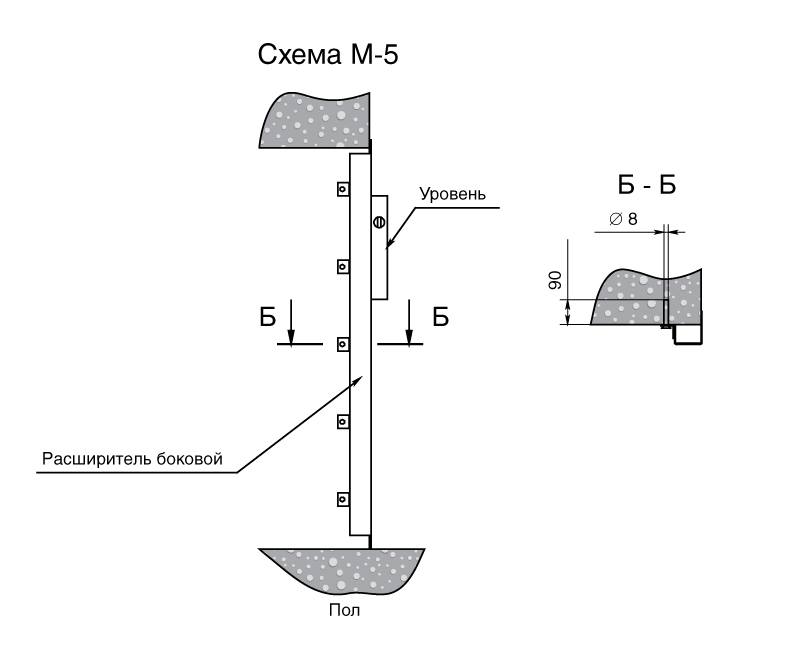

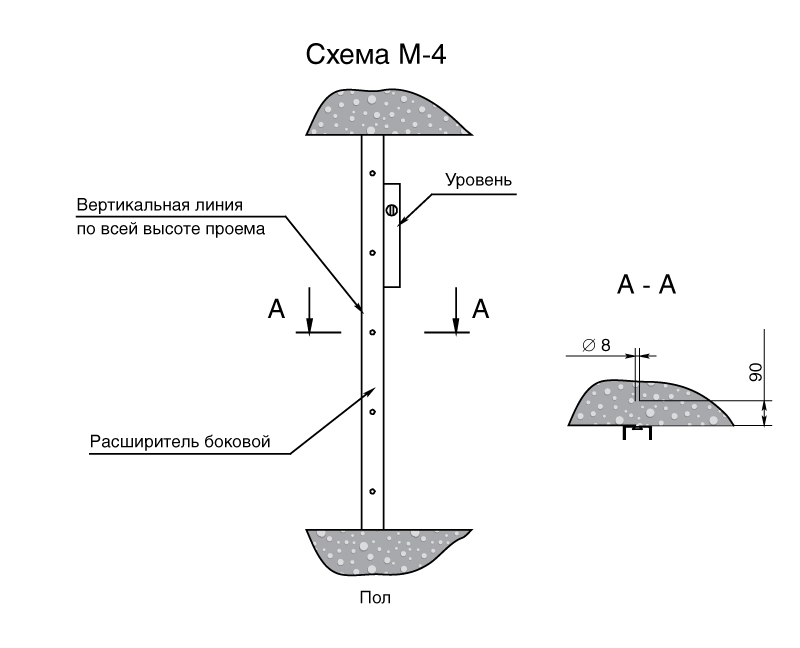

Расположить боковой расширитель с внутренней стороны проема вертикально по всей высоте проема (для стороны проема тип П) схема М-4 или по углу проема (для стороны проема тип У) схема М-5 и закрепить ее пятью дюпелями ф8.
Клиновидный зазор, который необходимо зашпаклевать после установки двери.
 |
 |
Боковой расширитель должен быть установлен вертикально в плоскости полотна двери и плотно прижат к внутренней стороны проема, при этом допускается его отклонения от вертикали в плоскости, перпендикулярной полотну двери. Для точного позиционирования вертикальности профиля нужно сначала просверлить верхнее из пяти отверствий ф8 на глубину 90 мм (110 мм для стороны проема тип У) и зафиксировать боковой профиль дюбелем ф8х100, затем окончательно выставить профиль вертикально по уровню и закрепить боковой профиль остальными дюбелями. Допустимо отклонение от вертикали до 2 мм на высоту проема.
При монтаже бокового расширителя на стороне проема тип У из-за отклонения стены от вертикали может образоваться клиновидный зазор, который необходимо зашпаклевать после установки двери.
Установка верхних расширителей
(если для Вашего проема верхние расширители не требуются, следует пропустить этот раздел)

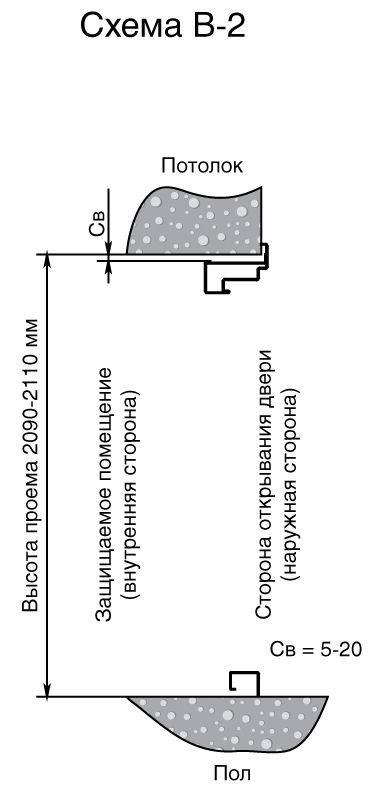

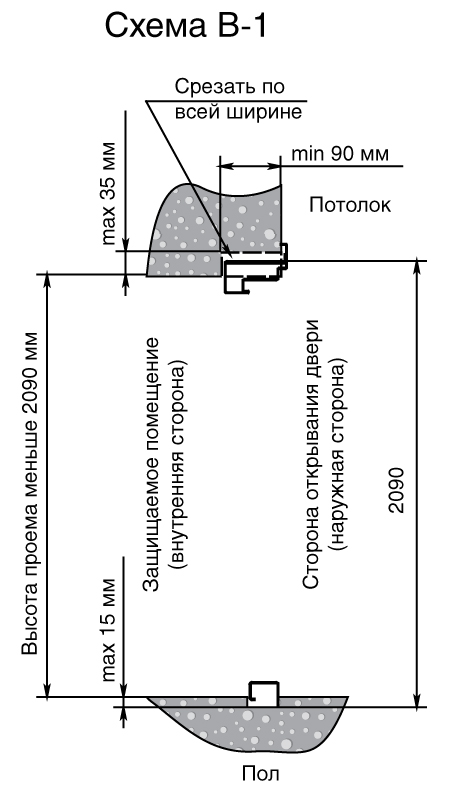

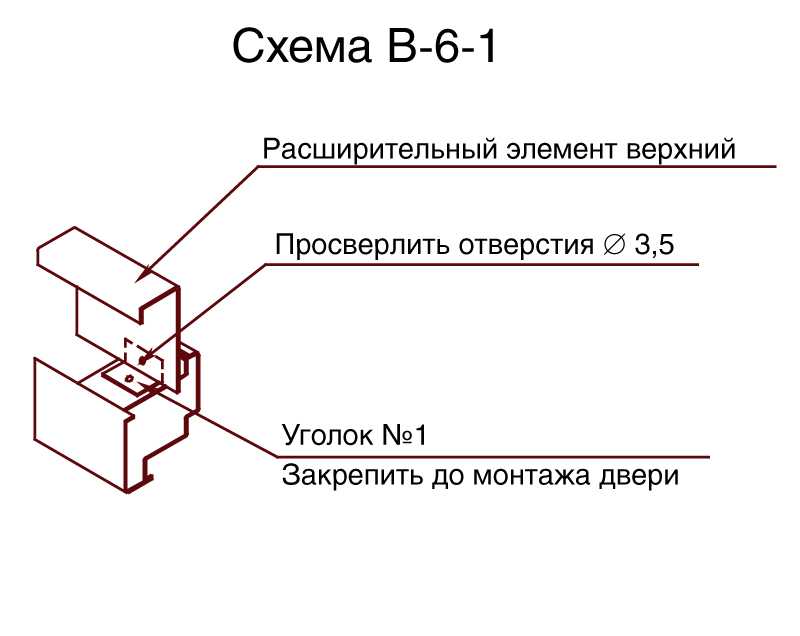

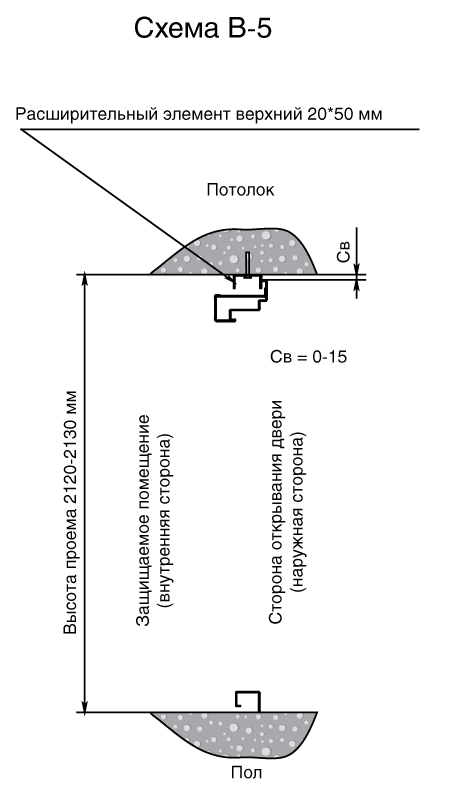

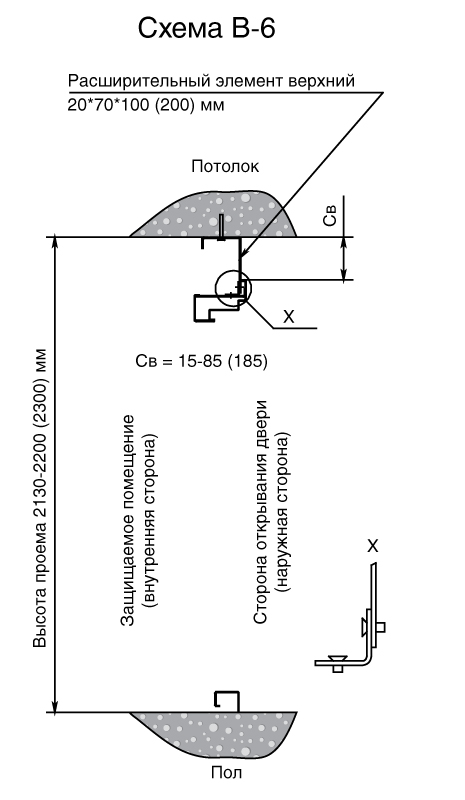

Установка верхних расширителей 20х50 мм (для проемов высотой 2120...2130 мм) по схеме В-5 и 23х70х100(200) мм (для проемов высотой 2130...2200(2300) мм) по схеме В-6 в принципе аналогична установке боковых расширителей.

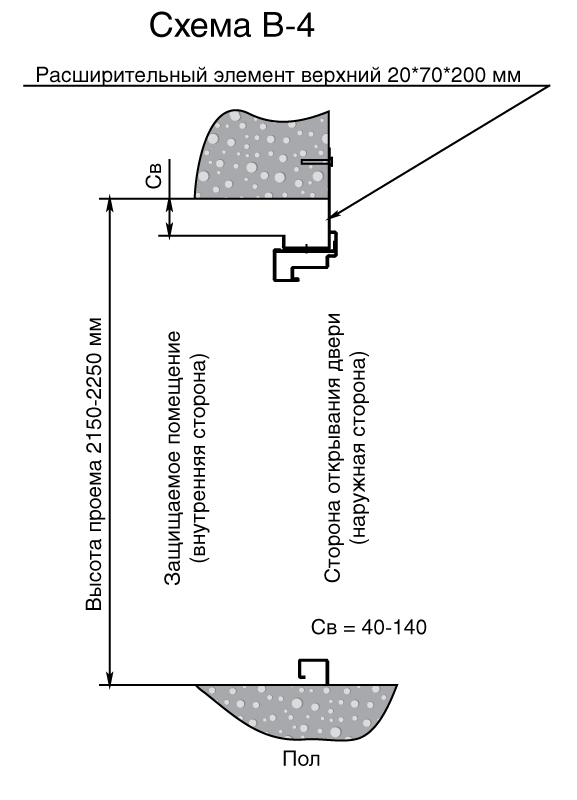

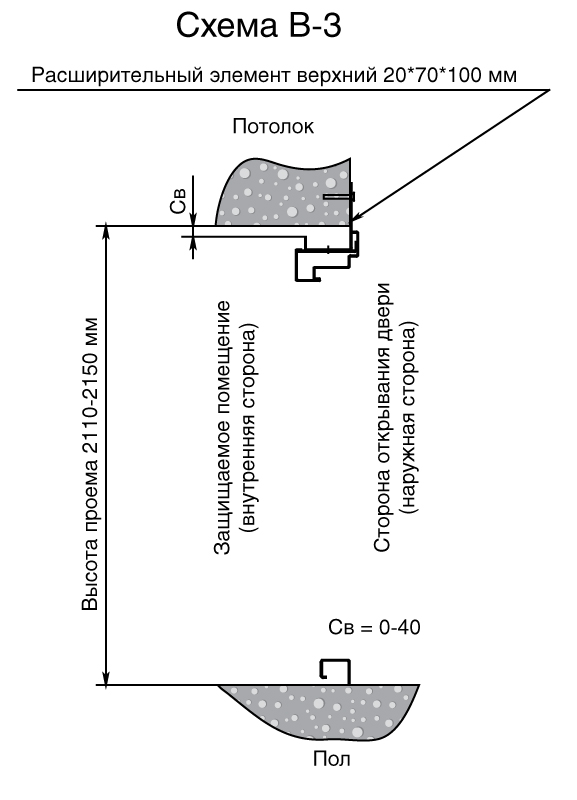

Верхние расширители 20х70х100 мм (схема В-3) и 20х70х200 мм (схема В-4) перед монтажом рамы в проем нужно прикрепить к верхней части рамы саморезами 5х20 мм. После монтажа рамы в проем верхнюю часть расширителя закрепить к стене дюбелями 8х80 мм схема В-3 и В-4. Пространство над рамой нужно заделать теплоизолирующей плитой или монтажной пеной (в комплект поставки не входит).
установка дверного блока
Снять полотно двери с петель.
Установить на полотно двери ручки, вставить цилиндр в корпус замка.
Проверить плавность работы цилиндрового механизма и закрутить монтажный винт цилиндра с торца полотна.

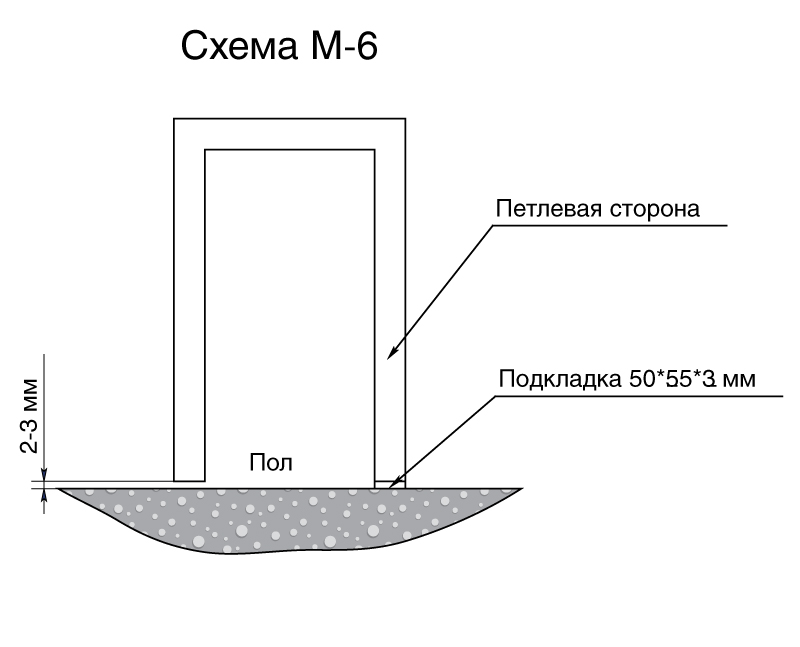

Проверить уровнем горизонтальность пола в плоскости полотна двери. Пол в проеме с петлевой стороны должен быть на 2-3 мм выше.Для этого при установке двери под петлевую сторону следует положить подкладки №2 (50х95х3 мм) или немного заглубить порог по всей ширине проема.
При использовании подкладок №2 или при не горизонтальности (неровности) пола между порогом рамы двери и полом может образоваться клиновидный зазор, который следует зашпаклевать после установки двери.
Установить раму в подготовленный проем. Рама должна свободно располагаться в проеме, забивать раму в проем недопустимо. Металлические наличники рамы должны полностью перекрывать проем со стороны открывания двери. При наличии видимых зазоров со стороны открывания двери следует использовать боковые или верхние расширители. (см. выше). В подготовленный проем вставить раму двери с наружной стороны проема, подложив при необходимости под петлевую сторону двери зараннее подобранные подкладки №2 (50х95х3 мм). |
 |
 |

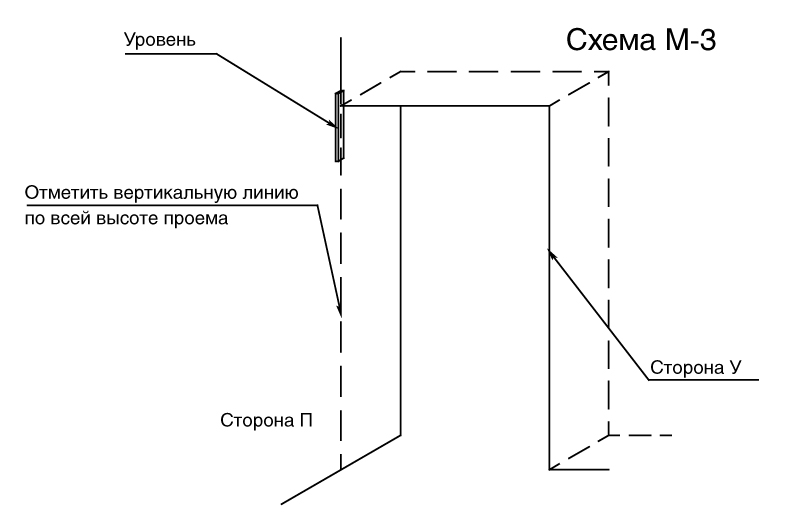

Внешняя поверхность рамы схема М-3 должна быть строго вертикальна.

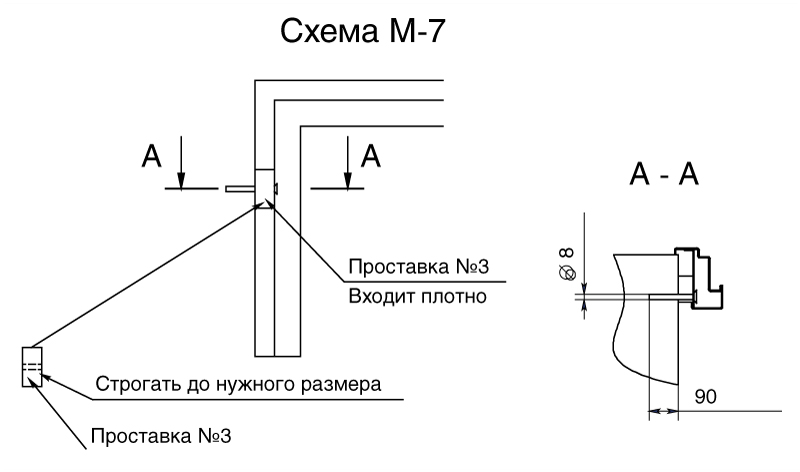

Замерить монтажный зазор между стеной и верхней крепежной пластиной рамы с петлевой стороны и подготовить проставку №3, сострогав или расзепив ее ножом до нужной толщины схема М-7. Проставка №3 должна вхоидть в зазор плотно.
Закрепить раму в проеме за верхнее крепежное отверствие через проставку№3. |
Просверлить буром 150х8 мм сквозь раму с петлевой стороны нижнее крепежное отверстие на глубину 90 мм.

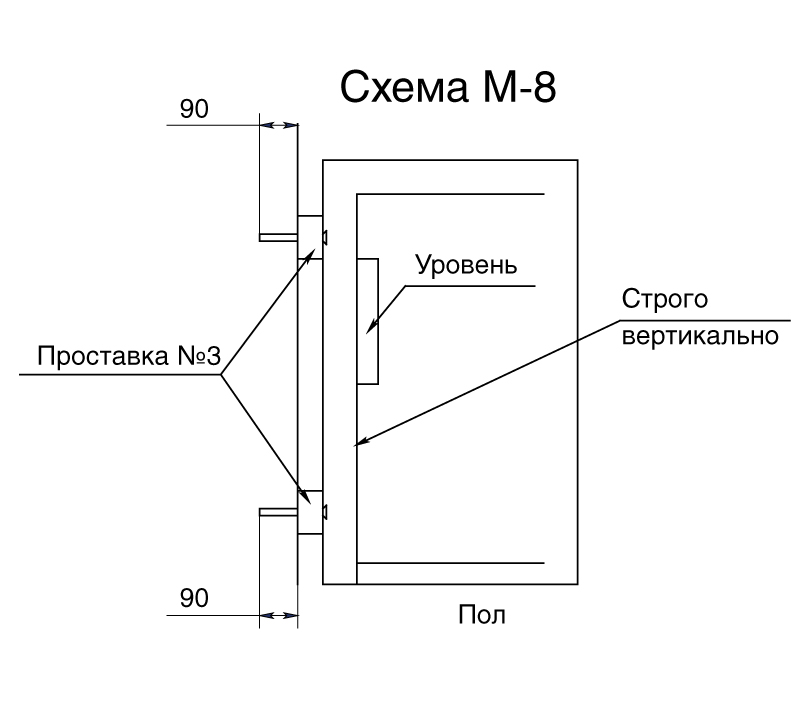

Закрепить раму в проеме за нижнее крепежное отверстие с петлевой стороны через проставку №3 схема М-8.
Со стороны замков замерить монтажные зазоры между стеной и верхней, и нижней крепежными пластинами рамы и подготовить проставки №3 нужной толщины.
Аккуратно надеть полотно двери на петли рамы.
Прикрыть полотно двери. Совместить ответные отверстия под ригели замков в раме с ригелями замков, для чего немного перемещать замковую стойку рамы вверх-вниз и внутрь-наружу. Добиться совпадения плоскости полотна и плоскости рамы с наружной стороны и совпадения ригелей замков и ответных отверстий под ригели.
Зафиксировать замковую сторону рамы в нужном положении.
При этой операции один человек с комплектом ключей должен находиться снаружи, а второй внутри!
Аккуратно разместить сквозь раму верхнее и нижнее крепежное отверстие с замковой стороны, не повредив при этом полотно двери.
Аккуратно приоткрыть дверь и просверлить буром 150х8 мм сквозь раму с замковой стороны верхнее и нижнее крепежное отверстие на глубину 90 мм.
|
 |
 |

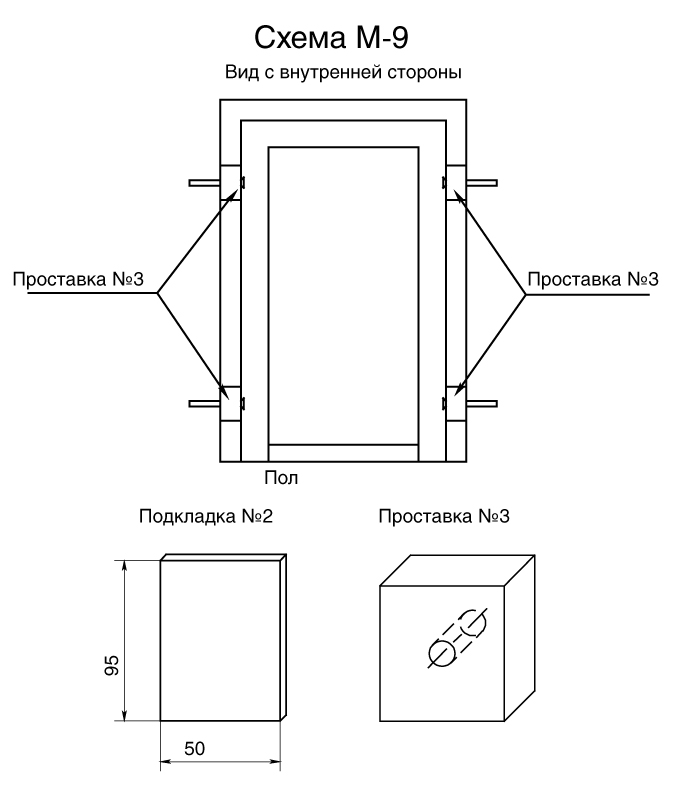

Закрепить раму в проеме за верхнее и нижнее крепежные отверстия через подоготовленные проставки №3. |
|
